渣浆泵型号及参数、结构图详解

文章来源:http://www.sbzjb.com/人气:发表时间:2020-06-09 23:13

渣浆泵型号及参数、结构图详解。为了让客户能够一目了然的了解渣浆泵型号,了解各型号渣浆泵参数,结构等相关信息特意整理此篇文章,希望能够帮助您快速选择型号,对您购买、使用石家庄渣浆泵有所帮助。

本文主要内容:渣浆泵型号及参数、结构图详解

石家庄石泵渣浆泵业有限公司集研发、生产、销售、维修、服务于一体的大型综合性渣浆泵生产厂家。

设有模具车间,铸造车间,热处理,锻焊,机加工车间,装配车间及耐磨材料研究所。 和AAAAA级泵试验站。铸件采用树脂砂造型和消失模铸造,炉前成分检验采用直读光谱分析仪,结合先进的耐磨合金冶炼技术,铸造工艺和热处理工艺,保证铸件 表面光洁,铸件内部组织精密,质量可靠。大大提高了耐磨铸件的精确度和使用寿命。

查找更详细的渣浆泵产品型号欢迎浏览本站渣浆泵型号大全

渣浆泵型号含义

ZJ型渣浆泵型号意义

以100ZJ-|-A-36为例

100         泵出口直径

ZJ          渣浆泵

|           单级泵或一级泵(||为二级泵)

A           叶轮片数

36          叶轮直径

ZGB型渣浆泵型号意义

以100 Z G B(P)为例

100           排出口直径

Z             渣浆泵

G             高扬程

B             系列代号

P             多级串联(三、四级)(一、二级无此标记)

分数系列渣浆泵型号意义

以8-RHM(R)-ST为例

8            出口直径

RHM(R)     渣浆泵

ST           托架形式

SP液下泵型号意义

以40 PV-SP(SPR)

40          出口直径

PV          立式托架

SP          液下渣浆泵

挖泥泵WN型型号意义

以500 WN(D、Q)为例

500           出口直径

WN            挖泥泵

D             低扬程

Q             潜水

TL型脱硫泵型号意义

以700 X TL (R)-24为例

700            泵出口直径

X              托架形式

TL             脱硫循环泵

R              衬胶泵(无此标记为金属泵)

24             泵名义扬程(m)

G(H)型砂砾泵型号意义

以4-RGM(H)-D为例

4             泵出口直径

RGM           砂砾泵

H             高扬程砂砾泵

D             托架形式

渣浆泵技术参数有哪些?
技术参数一般与渣浆泵选型息息相关,这一环节主要是为了让客户了解在进行渣浆泵选型前需要做的工作,以方便进行选型计算,从而确定自己到底使用哪一型号渣浆泵更为合适。

基本参数:基本工况、流量、扬程

1. 通过工况首先确定是否用我们的泵,这里所说的工况理解为应用行业等如,选矿,选煤,抽沙等。(这一步很重要,也是做选型的前提工作)

2. 流量,扬程是选泵最基本的两个参数:
a:通过工况初步确定泵的大致情况,如哪个系列型号或者是否考虑材质等
b:确定泵的系列型号后,通过流量,扬程读性能曲线,从而确定泵的具体型号和大小。
c:读曲线,计算功率:泵的轴功率计算必须知道的参数包括流量,扬程,效率,渣浆比重;效率(η), 由流量,扬程决定,通过读性能曲线来读出来;渣浆比重客户无法提供的只能通过经验值。一般在(1-2之间),技术计算时会给一个估算值计算功率。
d:计算轴功率P=m*g*h/η 其导出式:P=ρ*Q*H/102η(实际计算中要注意安全系数使用)
e:电机功率,通过轴功率取其最近且比轴功率大的电机功率为最终电机功率。

Ⅱ较多参数:工况流量扬程渣浆比重固体比重浓度Ph值温度按照Ⅰ的基本过程,只不过C的步骤中渣浆比重参数直接用客户提供的数值,或者通过固体比重和浓度来计算渣浆比重。

重量浓度一般主要考虑浆体的磨蚀性的程度,具体某种矿浆,浓度越高肯定磨蚀性相对会更高,同时渣浆比重也会更高。所以也就有了我们分重型,中性,轻型渣浆泵,就是根据渣浆的含量大致来换分这么一个概念,没有严格界限。Ph值是我们判断是选取泵的过流部件的材质因素之一(一般5-12的ph值是考虑金属过流件范围,其余范围考虑用橡胶或者其他特殊材质,这里也是理论数字范围不能死套,要灵活应用);

温度也是确定材质是否可以用的因素之一,一般温度大部分情况是很少考虑的因素,但有时也有特殊工况对温度提出要求。

渣浆泵结构图

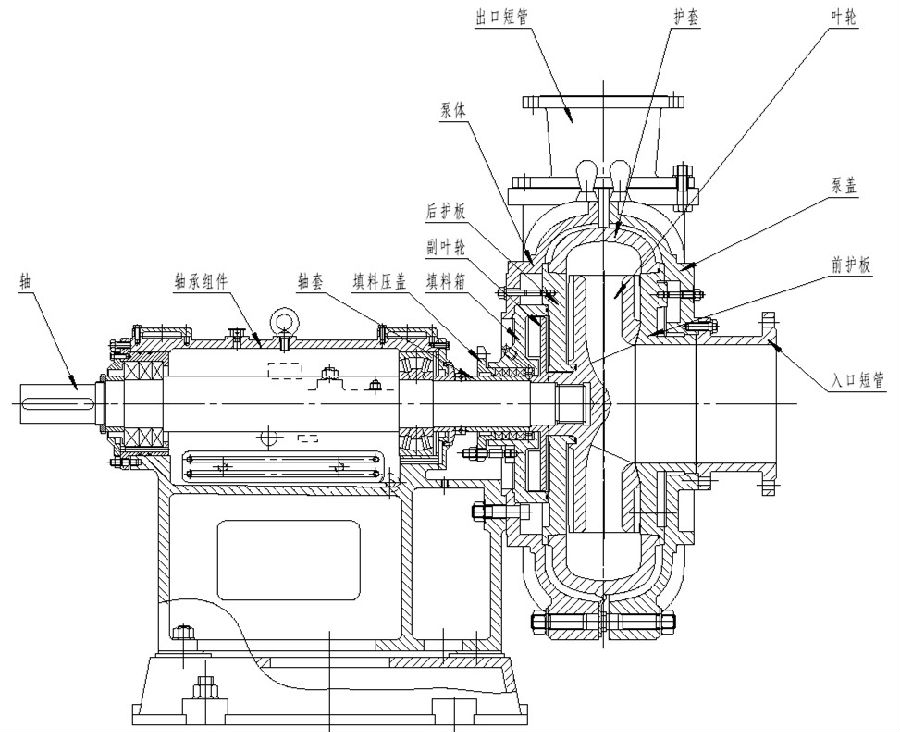

ZJ渣浆泵结构图
ZJ渣浆泵结构图

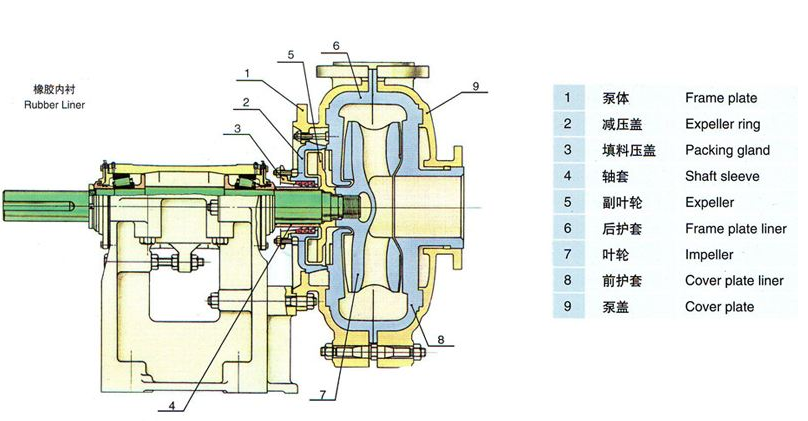

AHR橡胶渣浆泵结构图
AHR橡胶渣浆泵结构图

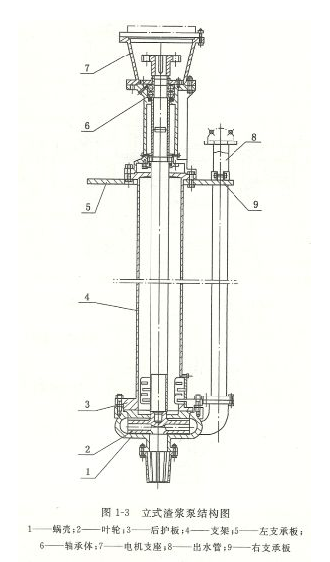

立式渣浆泵结构图
立式渣浆泵结构图
