SP型液下渣浆泵装配步骤，很多客户买了
SP型液下渣浆泵之后由于不会装配或装备失误导致刚用一段时间就出现问题，在这里给大家详细解答一下SP型液下渣浆泵装配说明，希望广大客户能够正确装配。
图1
图2

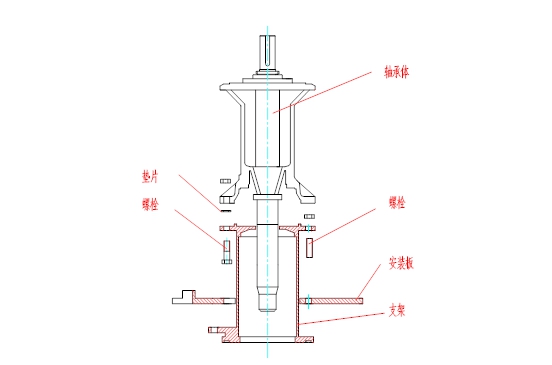

1、装配轴承组件（005）。

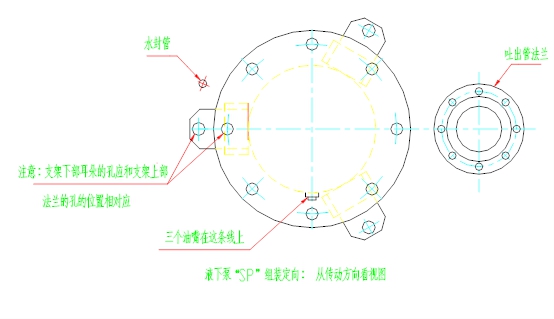

2、把轴承组件（005）装进支架（102），按图2所示放置这两个件，要特别小心油嘴的定位。
3、在轴承体脚部（004）与支架顶部间装上垫片（290）穿上支架螺栓并均匀上紧。
4、在支架的周围装一块对开的安装板（019），并使其和出水管的位置相适应。
图3

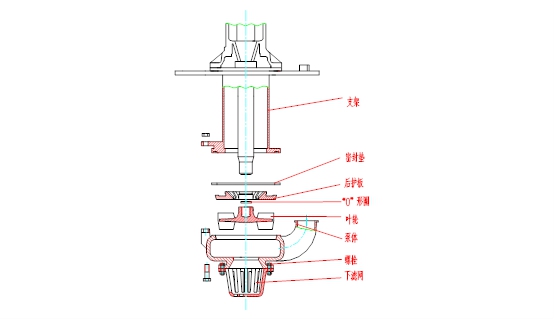

二、SP型液下渣浆泵的装配：装上后护板、叶轮、泵体和吸入滤网
1、由于发明了本装置（指对开安装板），方便了泵件的组装工作，以至于使轴的叶轮端可以垂直向上放置。
2、把后护板密封垫（125）放进支架端部的槽内。
3、把后护板（041）放到支架端部上，检查后护板平面是否和支架结合好，以及是否平稳地置于密封圈上。
4、把叶轮‘O’型圈（064）装入轴端的槽内。
5、对轴端的叶轮螺纹，涂上充足的润滑油，但是注意不要涂油太多，如果过多，会使叶轮难以拧到底。
6、把叶轮拧到轴上，并用轴扳手（036）和穿过叶轮叶片的棒来拧紧叶轮。当拧紧橡胶叶轮时应该要小心。
7、把滤网（下）（116L）装到泵体上（092）并用吸入口法兰螺栓上紧。
8、用吊钩或用系在横梁上的弯曲钢筋将泵体（092）吊起，并根据图2置于支架端部，检查叶轮是否转动平稳，如果不流畅，要调整支架顶部的垫圈（029）。
9、穿上三条支架螺栓并均匀上紧。
注：应该把支架螺栓适当的上紧，以压住后护板密封圈并再次检查叶轮转动是否顺畅。
图4

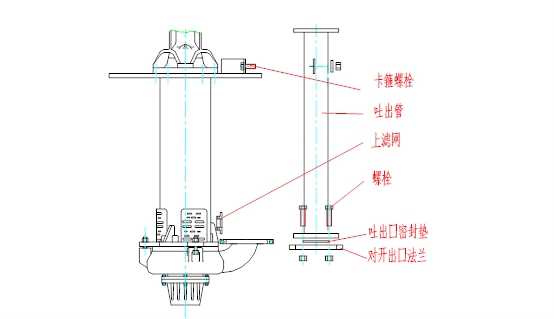

三、SP型液下渣浆泵的装配：装上滤网和出水管
1、把泵卧放，出水口向上。
2、在泵体吐出口处装上两块对开的吐出法兰（021）并用吐出法兰螺栓连接。
3、吐出口管密封垫放在泵体出口处，（当此垫被安装时，涂上一层粘接剂固定密封垫）。
4、装上吐出管（154）穿上螺栓并均匀紧固。
5、装上吐出管固定螺钉和螺母把吐出管上端固定在安装板上。用螺钉紧固。
6、把三个滤网（116）装在支架开口处。
四、SP型液下渣浆泵的装配：滤网安装
使滤网轻轻弯曲并装入支架的切口（缺口）这样就使4个滤网凸耳套在了支架切口侧面，使得滤网更牢固。
泵全部装好后，准备好驱动部件然后合装。
注意：液下泵是不需要任何渣浆泵轴封的！
